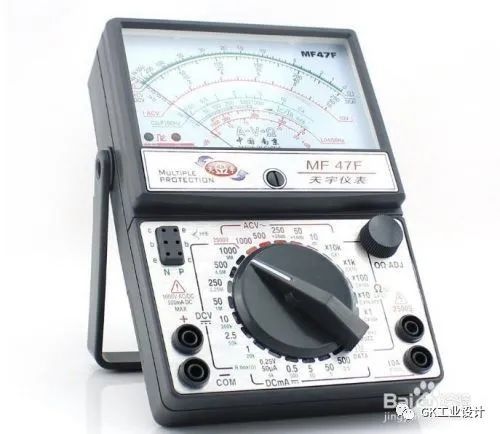

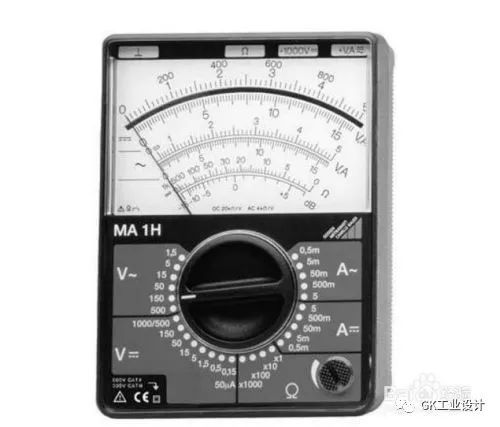

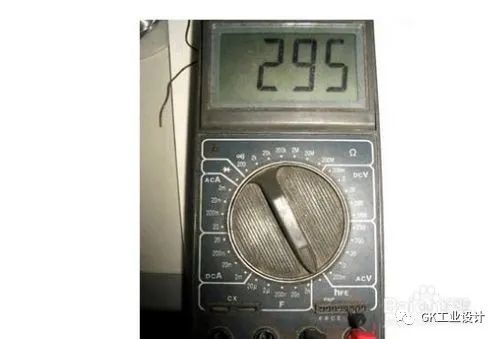

万用表又叫模拟万用表、多用表、三用表、复用表，是一种多功能、多量程的测量仪表，响应速度较快,内阻较小,但测量精度较低。

一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。它是由指针、到度盘、功能旋钮、表头校正钮、零欧姆调整钮、表笔连接端、表笔等构成。

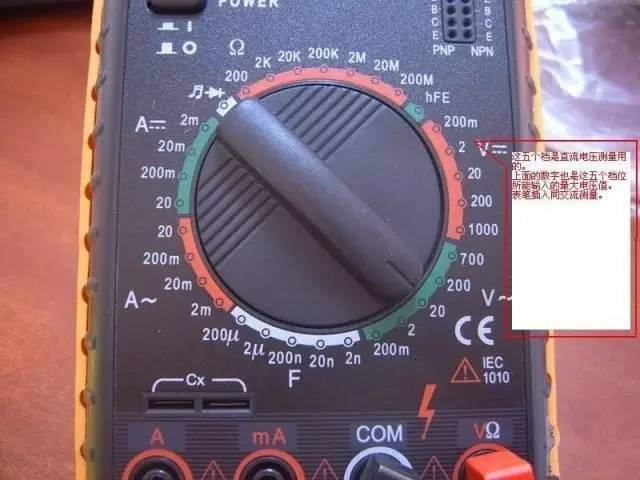

V~是交流电压测量档：如图万用表最大量程为20V，也就是说你的输入电压不能超过20v。（上面的数字代表所能测量流过的最大电压值）

红表笔插入v/Ω孔，黑表笔插入com孔，这是表上显示的就是你所测量的交流电压值。

V-是直流电压测量档：档上的数字代表这个档所能流过的最大电压值。

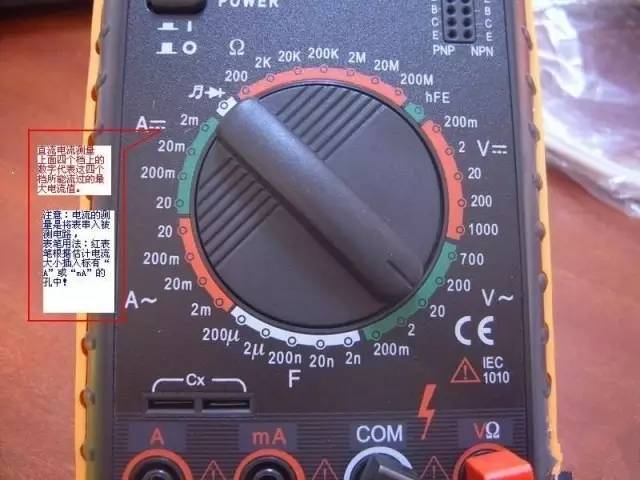

A~是交流电流测量档：档上的数字代表这个档所能流过的最大电流值。

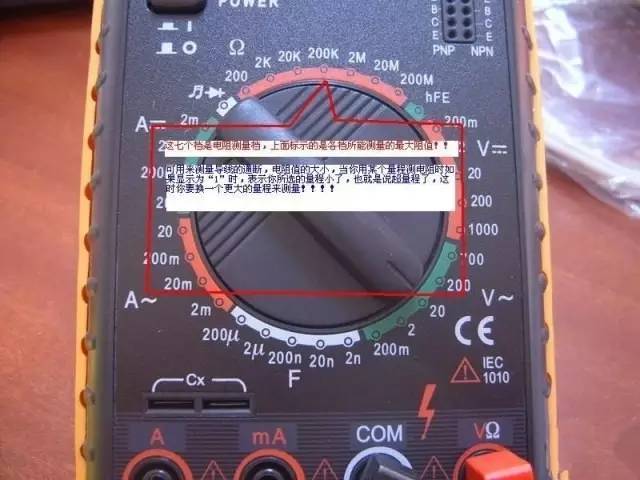

Ω是欧姆测量档：档上的数字代表这个档所能流过的最大阻值。

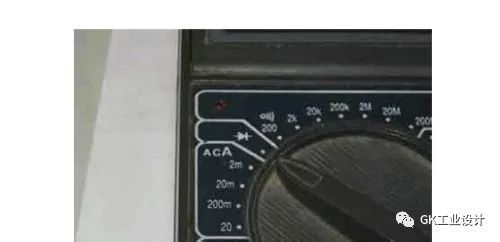

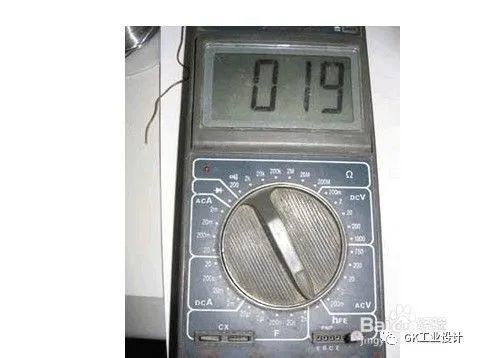

这个档是用来测量二极管的好坏和倒显得通断，如图5。

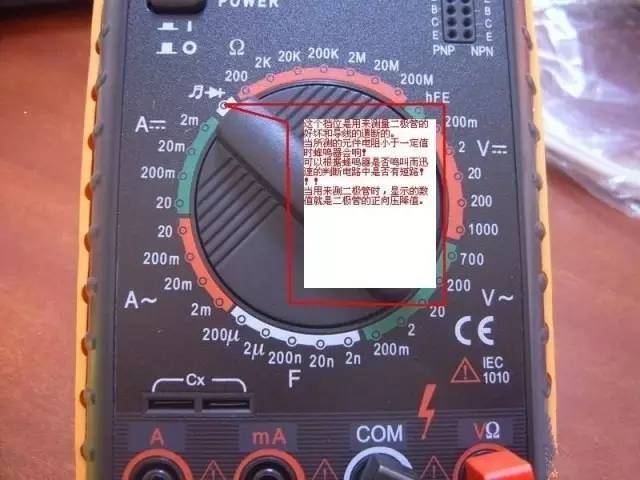

二极管测量档：是用来测量二极管的好坏和倒显得通断。

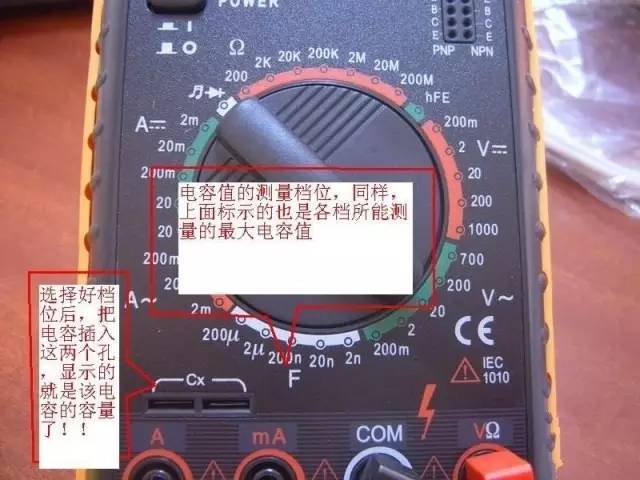

电容测量档：是测量电容值，上面标示的也是各档所能测量的最大电容值。

一、万用表的结构：

万用表由表头、测量电路及转换开关等三个主要部分组成。

（1）表笔和表笔插孔

表笔分为红、黑二只。使用时应将红色表笔插入标有“+”号的插孔，黑色表笔插入标有“－”号的插孔。

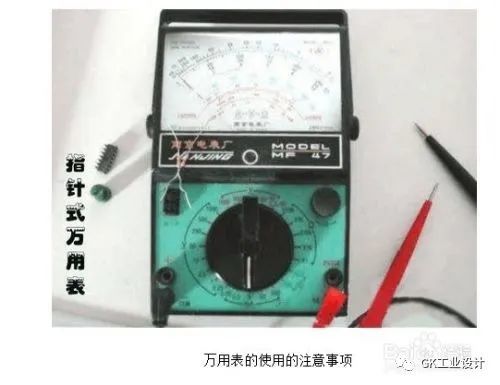

（1）表头（指针式）

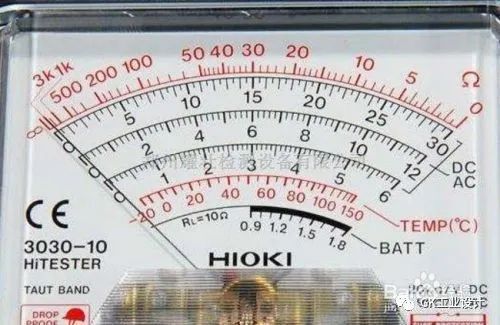

它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。测电压时的内阻越大，其性能就越好。表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有∽和VA,指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。第三条标有10V,指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。第四条标有dB,指示的是音频电平。

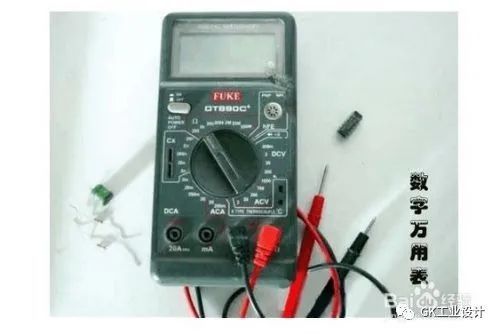

（2）表头（数字式）

数字万用表的表头一般由一只A/D（模拟/数字）转换芯片+外围元件+液晶显示器组成，万用表的精度受表头的影响，万用表由于A/D芯片转换出来的数字，一般也称为3 1/2位数字万用表,4 1/2位数字万用表等等。最常用的芯片是ICL7106(3位半LCD手动量程经典芯片，后续版本为7106A,7106B,7206,7240等等）,ICL7129(4位半LCD手动量程经典芯片）,ICL7107(3位半LED手动量程经典芯片）。

（2）测量线路

测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成

它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。

（3）转换开关

其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。转换开关一般是一个圆形拨盘，在其周围分别标有功能和量程。

二、符号含义：

（1）∽ 表示交流，-表示直流；

（2） V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V；

（3）A 表示可测量电流；

V表示可测量电压；

Ω表示可测量电阻；

（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz

（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V；

三、工作原理：

万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。

四、操作规范：

1、使用前应熟悉万用表各项功能，根据被测量的对象，正确选用档位、量程及表笔插孔。

2、在对被测数据大小不明时，应先将量程开关，置于最大值，而后由大量程往小量程档处切换，使仪表指针指示在满刻度的1/2以上处即可。

3、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮，使指针归零，以保证测量结果准确。如不能调零或数显表发出低电压报警，应及时检查。

4、在测量某电路电阻时，必须切断被测电路的电源，不得带电测量。

5、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表等事故。

五、注意事项 ：

1、在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

2、在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

3、在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换档，应先断开表笔，换档后再去测量。

4、万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。

5、万用表使用完毕，应将转换开关置于交流电压的最大档。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

六、故障排查 ：

1、外观检查。

可以用手触摸电池、电阻、晶体管、集成块的温升是否过高。如新装入的电池发热，说明电路可能短路。此外，还应观察电路是否断线、脱焊、机械损伤等。

2、波形分析。

用电子示波器观察电路各关键点的电压波形、幅度、周期(频率)等。例如，如测时钟振荡器是否起振，若振荡器无输出，说明内部反相器损坏，也可能是外部元件开路。

3、测量元件参数。

对故障范围内的元件，进行在线测量或离线测量，应分析参数值。对于电阻在线测量时，应考虑与其并联的元件的影响。

4、隐性故障排除。

隐性故障是指故障时隐时现，仪表时好时坏的故障。此类故障比较复杂，常见的原因包括焊点虚焊，松脱、接插件松动，转接开关接触不良，元件性能不稳，引线将断不断等。此外，还包括一些外界因素所造成的。如环境温度过高，湿度过大或附近有间歇性的强干扰信号等等。

5、检测各级工作电压。

检测各点工作电压，并与正常值比较，首先应保证基准电压的准确度，最好是使用一块相同型号或相近似的数字万用表进行测量、比较。

排除以上可能原因外，数字万用表损坏还有可能是因为测量档位的错误造成，如在测量交流市电时，测量档位选择置于电阻挡，这种情况下表笔一旦接触市电，瞬间即可造成万用表内部元件损坏。因此，在使用万用表测量前一定要先检查测量档位是否正确。在使用完毕，将测量选择置于交流750V或者直流1000V处，这样在下次测量时无论误测什么参数，都不会引起数字万用表损坏。

七、选用原则：

1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线(SDL)在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V,一块是高电压的9V或15V,其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管(LED)。

3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。

八、使用方法：

万用表的使用方法及图解 (含：怎样用万用表确定三极管的管脚)

（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

（1）欧姆挡的使用

一、选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

二、使用前要调零。

三、不能带电测量。

四、被测电阻不能有并联支路。

五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

（2）万用表测直流时

一、进行机械调零。

二、选择合适的量程档位

三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同 。测量时，应断开被测支路 ，将万用表红、黑表笔串接在被断开的两点之间。特别应注意电流表不能并联接在被子测电路中 ，这样做是很危险的，极易使万表烧毁。

四、注意被测电量极性。

五、正确使用刻度和读数。

六、当选取用直流电流的2.5a挡时，万用表红表笔应插在2.5a测量插孔内 ，量程开关可以置于直流电流挡的任意量程上。

七、如果被子测的直流电流大于2.5a，则可将2.5a挡扩展为5a挡 。方法很简单，使用者可以在“2.5a”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ，这样该挡位就变成了5a电流挡了。接入的0.24a电阻应选取用2w以上的线绕电阻，如果功率太小会使之烧毁。

（3）使用数字万用表判断三极管管脚(图解教程)

现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

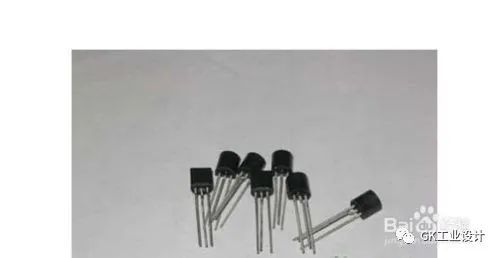

手头上有一些bc337的三极管，假设不知它是pnp管还是npn管。

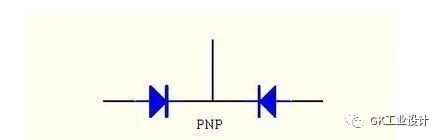

我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（b极）。

首先我们要先找到基极并判断是pnp还是npn管。看上图可知，对于pnp管的基极是二个负极的共同点，npn管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于pnp管，当黑表笔（连表内电池负极）

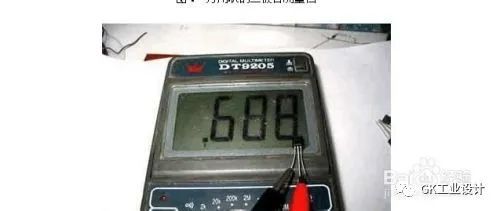

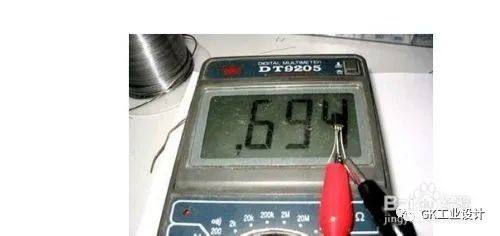

在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于npn表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的bc337为npn管，中间的管脚为基极。

找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。而利用数字表的三伋管hfe档（hfe 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hfe去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

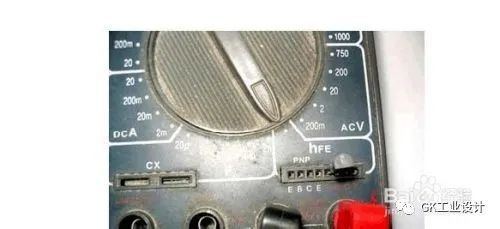

把万用表打到hfe档上，bc337卑下到npn的小孔上，b极对上面的b字母。读数，再把它的另二脚反转，再读数。读数较大的那次极性就对上表上所标的字母，这时就对着字母去认bc337的c，e极。学会了，其它的三极管也就一样这样做了，方便快速。
